Понимание винтового зажима для клеммы с предохранителем: обзор отрасли

Винтовой зажим для клемм с предохранителями является важным компонентом, используемым для фиксации предохранителей и установления электрических соединений. Он находит широкое применение в промышленном управлении, автомобильной электронике и новом энергетическом оборудовании. Его основная функция — надежно закрепить винт на проводе или плавком элементе внутри клеммы с помощью механического давления, создаваемого при затягивании винта, обеспечивая надежные и стабильные электрические соединения. В этих устройствах обычно используются токопроводящие полосы из меди или медного сплава-в сочетании с термообработанными-болтами из углеродистой стали и гальваническим покрытием и зажимными хомутами, что обеспечивает высокую проводимость, устойчивость к коррозии и вибрацию.

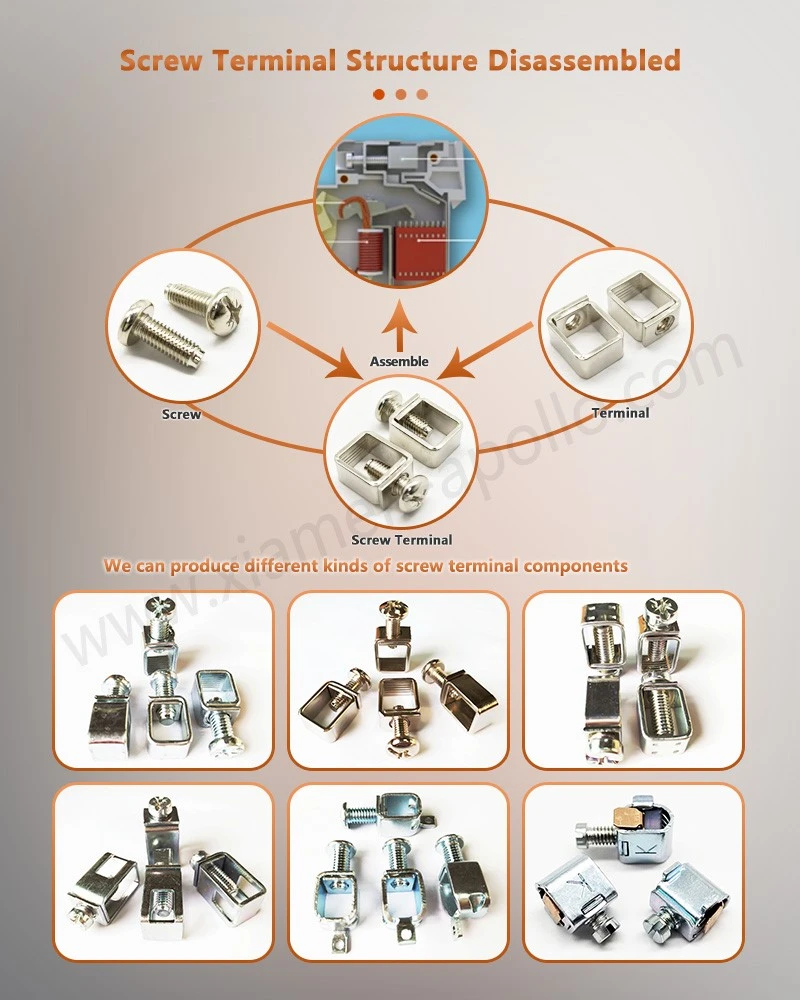

1. Зажимной механизм
Когда электрическая клемма блока затянута, зажимная скоба перемещается вверх, прижимая провод к токопроводящей-полоске. В этой конструкции используется сопротивление трения резьбы для самофиксации-, эффективно предотвращая ослабление резьбы из-за вибрации. Некоторые высококачественные-продукты включают в себя эластичные шайбы или контргайки для повышения устойчивости.

2. Совместимость проводов
Клеммные колодки поддерживают различные типы проводов, включая одножильные, многожильные и гибкие. Провода можно вставлять непосредственно в зажимной блок или косвенно закреплять с помощью обжимных клемм, проушин и т. д. Например, для проводов с площадью поперечного-сечения 0,2–4 мм² надежного зажима можно добиться, регулируя момент затяжки винтов клеммного соединителя (обычно 0,5–4,5 Н·м).

3. Стандартизированный дизайн
Эти клеммные колодки с предохранителями соответствуют международным стандартам, таким как IEC 60947-7-3 и GB/T 13539.2, и поддерживают монтаж на рейке DIN 35 мм, что облегчает быструю интеграцию в электрические шкафы или печатные платы. Некоторые модели даже оснащены встроенными держателями предохранителей, которые заменяют стандартные клеммы и обеспечивают защиту от перегрузки.

1. Электрические параметры
Номинальное напряжение: обычно 600 В переменного тока/1000 В постоянного тока; некоторые модели с высоким-напряжением могут достигать 1500 В постоянного тока. Номинальный ток: варьируется от 6,3 А до 100 А, в зависимости от площади поперечного сечения-провода и типа предохранителя.
Отключающая способность: Должна соответствовать стандартам IEC 60269-2, чтобы обеспечить быстрое прерывание цепи во время короткого замыкания.

2. Механические параметры
Требования к моменту затяжки: Для затяжки до значения, указанного производителем (например, 0,5-4,5 Н·м), рекомендуется использовать динамометрический ключ. Чрезмерное-затягивание может привести к повреждению провода, а недостаточное затягивание может увеличить контактное сопротивление.
Уровень защиты: основной корпус обычно имеет степень защиты IP20. Дополнительная защитная крышка может поднять его до IP40, что подходит для пыльных или влажных помещений.

1. Типичные применения
Промышленные системы управления: используются в шкафах управления ПЛК и схемах защиты двигателей для обеспечения безопасной работы.
Новый сектор энергетики: винтовые клеммы обеспечивают защиту ответвлений в системах управления батареями (BMS) для предотвращения перегрузки по току и опасности возгорания.
Автомобильная электроника: используется для клеммных соединений линий электропередачи в центральных электрических коробках и блоках предохранителей, соответствует требованиям автомобильной промышленности по вибрации и температуре (от -40 до +125 градусов).

2. Рекомендации по установке
Подготовка провода: Длина зачистки должна строго соответствовать техническим характеристикам (например, 10,5–19 мм), чтобы избежать попадания изоляции в область зажима и нарушения контакта.
Проверка крутящего момента:Ввинтите клеммный блок, используйте цифровой динамометрический ключ для вторичной проверки, чтобы убедиться, что статический крутящий момент находится в пределах расчетного допуска (например, ±10%).
Маркировка: используйте системы лазерной гравировки или маркировки MultiMark для маркировки информации о схеме для облегчения обслуживания и устранения неполадок.
